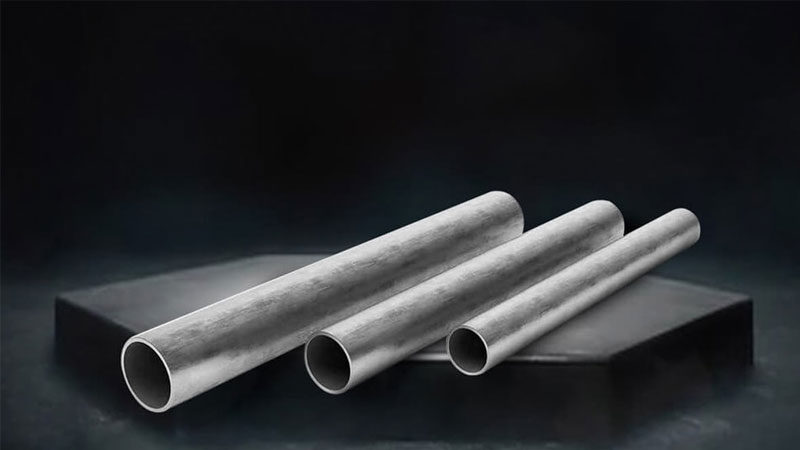

لوله مانیسمان (Seamless pipe) یکی از مهمترین انواع لولههای صنعتی است که بدون درز جوشی تولید میشود. آن را از یک شمش فولادی تولید میکنند که با استفاده از فناوریهای مدرن نورد یا کشش، سوراخدار میشود. از بارزترین مشخصات لوله مانیسمان میتوان به یکدستی و یکپارچگی آنها اشاره کرد که نقطه اتصال یا درز ندارند، و باعث استحکام مکانیکی بسیار بالاتر و عدم احتمال وقوع نشت یا شکست در نقاط اتصال میشود. همچنین ساختار بدون درز باعث افزایش مقاومت در برابر فشارهای بالاست.
این لولهها اغلب برای کاربردهایی انتخاب میشوند که فشار یا دما بسیار بالاست؛ زیرا هرگونه اتصال جوش میتواند تحت تنشهای شدید تحتتأثیر قرار بگیرد. از آنجاییکه در فرآیند تولید، سطح داخلی و خارجی لوله به طور کاملا دقیق، کنترل میشود، ازاینروی این لولهها کیفیت یکنواخت و دقیقتری نسبت به سایر انواع لولهها دارند و از آنها در صنایع حساس مانند پتروشیمی، نیروگاهی، هستهای و نفت و گاز، جایی که هرگونه نشت میتواند پیامدهای سنگینی داشته باشد، استفاده میشود.
یکی دیگر از مزایای مهم لوله مانیسمان، خصوصیات مکانیکی عالی یعنی مقاومت به خستگی، کشش، تحمل شوک حرارتی، و سختی بالا است. این ویژگیها ناشی از مناطق تبلور یکنواخت فولاد هستند که در طول فرآیند نورد یا کشش شکل میگیرند. در نتیجه، این لولهها در شرایط محیطی سخت یا کاری مداوم بازده بهتری از خود نشان میدهند.
از دیدگاه طراحی و مهندسی، لولههای مانیسمان انعطافپذیری بیشتری در انتخاب ضخامت جداره و قطر داخلی/خارجی ارائه میکنند. این امکان مهندسان را قادر میسازد بر اساس نیاز پروژه، انتخاب دقیقتری بین ضخامتهای مختلف داشته باشند. بعلاوه سطح داخلی صافتر و بدون زبری یا ناهمواری، جریان سیالات را بهبود میدهد، باعث کاهش افت فشار و رسوبگیری میشود.
معرفی لوله مانیسمان
در این بخش به تعریف دقیقتر و بررسی فرآیند ساخت لوله بیدرز میپردازیم. همانطور که قبلا هم توضیح دادیم، تولید لوله مانیسمان از شمش فولادی به نام billet (بیلت) شروع میشود. شمش اولیه معمولاً بهصورت گرد یا چندضلعی است و با عبور از دستگاههای نورد گرم، سوراخکاری میشود تا اولین شکل لوله بهدست آید. این مرحله با کمک دستگاههایی مانند Plug mill یا Rotary piercing انجام میشود، که یک لوله بزرگ با قطر و ضخامت بالا تولید میکنند.
پس از شکلگیری اولیه، مرحله بعدی یا cold drawing یا hot rolling دقیقترکردن ابعاد، کاهش ضخامت و بهبود سطح داخلی و خارجی است. در فرآیند cold drawing، لوله از میان قالب یا ماتریس کشش عبور میکند که دقت ابعادی تا تلرانس ۰.۰۱ میلیمتر نیز قابل دستیابی است. این دقت برای کاربردهایی حیاتی است که تلرانسهای صنعتی حساس دارند.
کنترل کیفیت در هر مرحله از اهمیت بالایی برخوردار است. عملیات حرارتی (Heat Treatment) مانند Annealing و Normalizing معمولاً پس از فرآیند نورد یا کشش انجام میشود تا ساختار میکروسکوپی فولاد شکل بگیرد و تنشهای داخلی کاهش یابد. این به مقاومت مکانیکی بهتر، چکشخوری، و کاهش احتمال شکست کمک میکند.
در کل، فرآیند تولید لوله مانیسمان با دقت بالا، کنترل شدیدی بر ترکیب شیمیایی و ساختار دانهها دارد. این دقت به همراه کنترل ضخامت و یکنواختی سطح، کیفیتی بالا را به محصول نهایی ارائه میدهد که آن را از لولههای جوشی متمایز میسازد.
بیشتر بخوانید: روشهای جوشکاری لوله مانیسمان

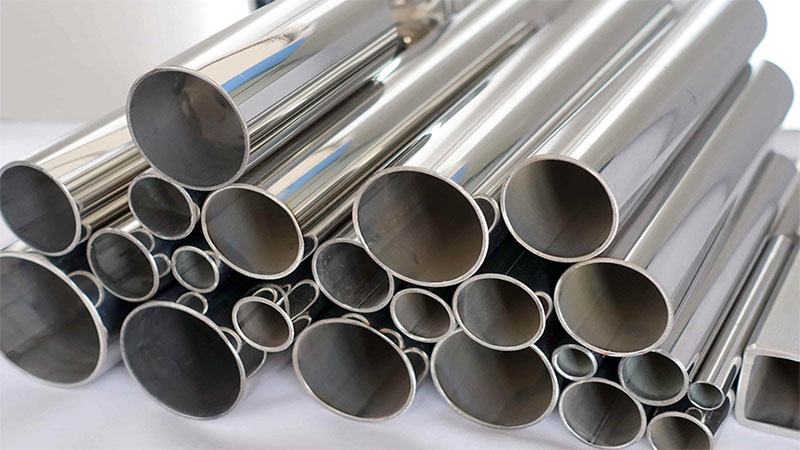

انواع لوله مانیسمان
لوله مانیسمان در انواع مختلف تولید میشوند که در ادامه هرکدام را مفصل بررسی و توضیح دادهایم.
تقسیمبندی لوله مانیسمان بر اساس روش ساخت
- نورد گرم (Hot Rolled/Self-Expanded): در این نوع، شمش فولادی در دمای بالا حدود ۱۲۰۰–۱۳۰۰° چند مرحله عبور از کوره و نورد را طی میکند تا شکل لوله اولیه را بگیرد. مناسب برای قطرهای بزرگ و ضخامت زیاد، اما تلرانس ابعادی کمی در آن وجود دارد. برای کاربردهای انتقال سیالات با فشار متوسط و در صنایعی که دقت بالا نیاز نیست، مناسب است.
- نورد سرد یا کشش سرد (Cold Drawn/Cold Rolled): لوله اولیه حاصل از نورد گرم، با عبور از قالبهای دقیق در دمای پایینتر توسط دستگاه کشش سرد بارها به قطر کوچکتر و سطح صافتر تبدیل میشود. این روش تلرانس ابعادی دقیق، سطح داخلی بسیار صاف، و خواص میکروساختاری متراکمتری تولید میکند. چنین لولهها برای محیطهای دقیق، خطوط هیدرولیک، صنایع خودروسازی و ابزار دقیق کاربرد دارند.

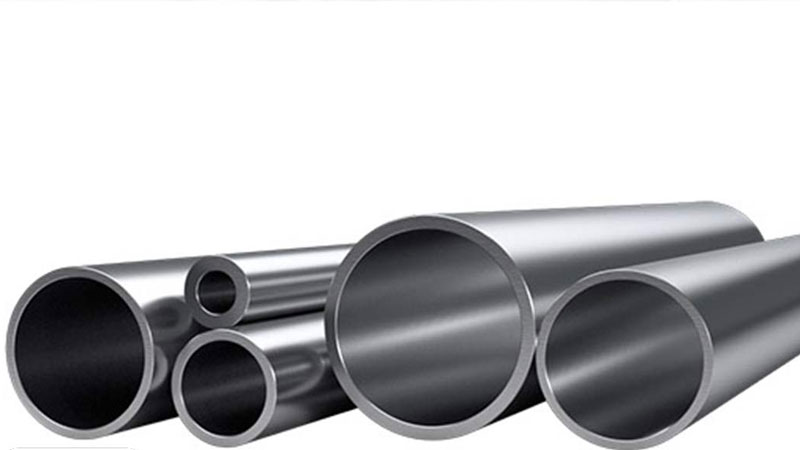

تقسیمبندی لوله مانیسمان بر اساس جنس
- لولههای کربنی (Carbon Seamless Pipe) :رایجترین نوع، برای خطوط انتقال آب، گاز و نفت فشار متوسط.
- لولههای آلیاژی (Alloy Seamless Pipe) : با مقادیر مشخصی از کروم، مولیبدن، نیکل و… برای کاربردهای فشار و دمای بالا.
- لولههای استنلساستیل (Stainless Steel) : در محیطهایی با خوردگی بالا یا نیاز به بهداشت مانند صنایع غذایی، دارویی و نیروگاهها استفاده میشوند.
تقسیمبندی لوله مانیسمان بر اساس استاندارد
- API 5L PSL1 و PSL2 : برای خطوط انتقال نفت و گاز. PSL2 نیاز به آزمونهای سختگیرانهتری دارد ( X-ray)، تست فشار هیدرواستاتیک.
- ASTM A106/A53/A335 : برای سیستمهای انتقال بخار و فشار.
- ASME B36.10M/B36.19M : تعیین ابعاد، ضخامت و تلرانس لولهها.
- ISO 3183 و EN 10216-1 : بهویژه برای بازار اروپا، با دقت بالا در ترکیب شیمیایی و خواص مکانیکی.
در ادامه، دو نمونه جدول لوله مانیسمان پرکاربرد ASTM A106 Grade B و API 5L X60 PSL2 ارائه شده است:
مشخصات | ویژگی |
NPS ½″ تا ۳۶″ (۱۲.۷ تا ۹۱۴ میلیمتر) و ضخامت جداره تا برنامههای ردهبندی Sch 160 / XXS | دامنه ابعاد |
تنش تسلیم ≥ ۳۵ ksi (۲۴۰ MPa)، تنش شکست ≥ ۶۰ ksi (۴۱۵ MPa) | خواص مکانیکی |
حداقل ضخامت مجاز باید تا −۱۲.۵ ٪ از مقدار اسمی باشد | تلرانس ضخامت جداره |
تا +۱۰٪ و −۳.۵٪ از وزن مشخصشده | تلرانس وزن |
فشار تست برابر با ۶۰٪ SMYS، حداکثر ۲۸۰۰ psi در NPS ≥ ۳″ | تست هیدرواستاتیک |
آزمون خمش سرد، آزمون فشردگی، آزمون کشش؛ بسته به سایز | آزمونهای مکانیکی |
شایان ذکر است که:
- ASTM A106 Grade B برای سرویسهای دمای بالا و فشار متوسط طراحی شده؛ پوشش Telescopic برای خطوط بخار و نیروگاهی بسیار مناسب است.
- کنترل دقیق ضخامت جداره باعث افزایش دقت طراحی و اطمینان عملکرد میشود.
- ASTM B36.10M تلرانسهای ابعادی و ضخامت لولهها را تعیین میکند؛ این امر در مرحله طراحی حرارتی و تحلیل تنش اهمیت دارد.
- آزمونهای مکانیکی متعدد تضمیندهنده چقرمگی و مقاومت به شکست در شرایط پیچیده است.
X60 (یا L415)، با حداقل تسلیم ۶۰ ksi (415 MPa) و تنش نهایی ۷۵–۷۵.۴ ksi (520–۵۲۰ MPa | ویژگی |
شامل کنترل سختگیرانه ترکیب شیمیایی، تست تافنس (مثل آزمون چارپی (Charpy test) (Charpy ) و آزمونهای غیرمخرب (NDE) مانند رادیوگرافیX‑ray | دامنه ابعاد |
OD ½″ تا ۴۰″ (۲۱–۱۰۱۶ mm)، ضخامت از SCH 20 تا SCH XXS/SCH 160 | خواص مکانیکی |
هم نورد گرم و سرد؛ هم seamless و welded. برای PSL2 seamless توصیه میشود | تلرانس ضخامت جداره |
FBE، 3PE/3LPE، پوشش روغن، رنگ سیاه؛ انتخاب بستگی به شرایط محیطی دارد | تلرانس وزن |
X60 (یا L415)، با حداقل تسلیم ۶۰ ksi (415 MPa) و تنش نهایی ۷۵–۷۵.۴ ksi (520–۵۲۰ MPa | تست هیدرواستاتیک |
شامل کنترل سختگیرانه ترکیب شیمیایی، تست تافنس (مثل آزمون چارپی (Charpy test) (Charpy ) و آزمونهای غیرمخرب (NDE) مانند رادیوگرافیX‑ray | آزمونهای مکانیکی |
در تکمیل توضیحات این بخش میتوان گفت که:
- لوله X60 PSL2 بهدلیل مقاومت بالا و کنترل دقیق کیفیت، گزینهی اصلی برای خطوط انتقال نفت و گاز فشار بالا است.
- ترکیب شیمیایی کنترلشده و پایین بودن گوگرد/فسفر باعث کاهش خطر SSC و HIC میشود.
- آزمونهای Charpy و NDE الزامی برای اطمینان از تافنس پایینتر در دماهای پایین یا سرویسهای سرد است.
- وجود پوششهای ۳PE یا FBE عمر خط لوله را به میزان قابل توجهی در محیطهای خورنده افزایش میدهد.
کاربردهای لوله مانیسمان
لوله مانیسمان را برای استفاده در پروژههای مختلف تولید میکنند که در ادامه بیشترین کاربرد لوله مانیسمان تشریح شده است:
انتقال نفت و گاز
در خطوط فرایندی، ندادن نشتی، تحمل فشار بالا و مقاومت به شکست اهمیت زیادی دارد. لولههای API 5L PSL2 معمولاً برای خطوط دفنشده یا زیر دریا استفاده میشوند.
صنعت پتروشیمی و شیمیایی
بهدلیل وجود سیالات خورنده و دما و فشار زیاد، لولههای آلیاژی و استنلساستیل استفاده میشوند تا تحمل محیطی و ساختاری لازم فراهم گردد.
نیروگاهها و خطوط بخار
لولههای ASTM A106 Gr. B یا A335 برای خطوط ورودی یا خروجی بخار، تجهیزات مبدل حرارتی (Heat exchanger) و پانلهای فشار استفاده میشوند. تحمل دما تا ۵۰۰–۶۰۰°C و فشار بالا ضروری هستند.
صنایع خودروسازی و هیدرولیک
لولههای کربنی کشیده سرد با سطح داخلی دقیق برای سیستمهای ترمز، فرمان هیدرولیک و سوخترسانی استفاده میشوند.
مزایا و معایب استفاده از لوله مانیسمان
استفاده از این لولهها مزایا و معایبی دارد که در ادامه ابتدا به مزایا و سپس به معرفی معایب آن میپردازیم.
مهمترین مزایای لوله مانیسمان عبارتاند از:
- استحکام یکنواخت و بالا بهدلیل ساختار بدون درز و دانهبندی نوردی.
- تحمل فشار و دما بیشتر نسبت به انواع جوشی؛ بهویژه در آزمایشهای فشار هیدرواستاتیک و پالس.
- مقاومت بهتر در برابر خستگی و ترک در محیطهای ناپایدار.
- سطح داخلی صاف با افت فشار کمتر و کاهش رسوبگذاری در طول زمان.
مهمترین معایب لوله مانیسمان عبارتاند از:
- هزینه تولید بسیار بالاتر بهویژه برای قطرهای بزرگ و آلیاژی.
- محدودیت در سنجش اندازهها؛ برای قطرهای بالای ۱۰ اینچ تولید محدود است.
- فرآیند تولید پیچیده با نیاز به کورههای بزرگ، قالبهای دقیق و کنترل مراحل متعدد.

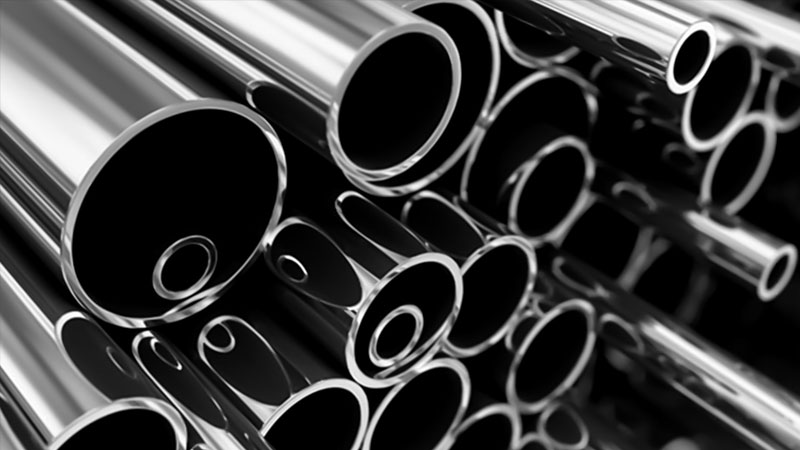

ویژگیهای لوله مانیسمان
از مهمترین ویژگیهای لوله مانیسمان میتوان به موارد زیر اشاره کرد:
- ساختار میکروسکوپی یکنواخت: دانههای فولاد تحت تأثیر عملیات نورد/کشـش پایدارتر هستند.
- ضخامت جداره دقیق: بهویژه در cold drawn اندازه با تلرانس µm
- سطح داخلی/خارجی صاف: جریان دائمی سیالات، افت فشار کمتر، کاهش رسوب و خوردگی.
- خواص مکانیکی عالی: مقاومت بالا به خستگی، ترک، خوردگی، شوک حرارتی.
- قابلیت عملیات حرارتی پس از تولید: بهبود بیشتر چکشخوری و ساختار دانهای.
استانداردهای لوله مانیسمان
استانداردهای لوله مانیسمان به شرح زیر است :
- API 5L : دستهبندی PSL1 و PSL2. PSL2 برای صنایع نفت و گاز خط لوله با کنترل شدید مواد، مکانیک و آزمونهای غیر مخرب.
- ASTM A106/A53 : تعریف ترکیب مواد، خواص مکانیکی و مجاز برای کاربرد بخار و فشار متوسط.
- ASTM A335 : مخصوص لولههای آلیاژی فشار بالا برای کاربرد بخار و دما بالا در نیروگاه.
- ASME B36.10M/B36.19M : مشخصات ابعاد، ضخامت و تلرانس، برای فهم اندازههای دقیق.
- ISO 3183 / EN 10216-1 : مشابه API و ASTM برای بازارهای اروپایی با تطبیق دقیقتر.
- NACE MR0175 / ISO 15156 : در محیطهای حاوی H₂S (sour)؛ معیار مقاومت در برابر ترک خوردگی ترکیبی (SSC/CCS)
کاربردهای انواع لولههای مانیسمان در صنعت
پیشتر به صورت کلی در مورد کاربرد لوله مانیسمان صحبت کردیم. در این بخش، به بررسی کاربردهای انواع لوله مانیسمان در صنعت پرداختهایم.
ASTM A106 Gr. B (لوله مانیسمان کربن استیل برای دما و فشار متوسط)
- استفاده در خطوط بخار نیروگاهی، بخارات داغ ورودی بویلر.
- مورد تأیید استانداردهای ASME برای کارکرد تا دمای ۴۵۰–۵۵۰°C.
API 5L X60 PSL2 (لوله مانیسمان انتقال نفت و گاز فشار قوی)
- مناسب برای استفاده به عنوان لوله مانیسمان گاز در خطوط مدفون نفت و گاز تا عمق زیاد و فشار داخلی بالا.
- مناسب برای محیطهای زمینشناسی چالشانگیز و جریانهای سریع.
Alloy Steel (ASTM A335 P11, P22 و…) (لوله مانیسمان آلیاژی برای دما بالا)
·کاربردهای دما بالا تا ۶۰۰°C+ در نیروگاه و صنایع پتروشیمی.
- ترکیبهایی مانند Cr-Mo یا Cr-Mo-V؛ برای سختی و اکسیداسیون.
Cold Drawn Carbon Pipe (لوله مانیسمان کربن استیل کشش سرد شده دقیق)
- سیستمهای دقیق هیدرولیکی خودرو، خطوط سوخت، ماشینآلات صنعتی با دقت بالا.
جمعبندی
در این مقاله به طور کامل بررسی کردیم لوله مانیسمان .چیست و از کاربرد، ویژگیها، مزایا و معایب استفاده از آن در صنایع مختلف صحبت کردیم همانطور که متوجه شدید، این لولهها بهعنوان یک مؤلفه حیاتی در صنایع حساس و تحت فشار، از نیروگاهها و پالایشگاهها گرفته تا خطوط انتقال نفت، گاز، و بخار، جایگاه غیرقابلانکاری دارند. برخلاف لولههای جوشی، این لولهها به دلیل نبود درز جوش؛ از یکنواختی ساختاری، استحکام مکانیکی بالاتر، و مقاومت بهتر در برابر تنشهای موضعی برخوردارند.
در نهایت، انتخاب و طراحی سیستم لولهکشی با لوله مانیسمان نیازمند درک کامل از مشخصات فنی، الزامات محیط عملیاتی، نوع سیال، و استانداردهای بینالمللی است. تنها با تکیه بر دانش فنی عمیق، دادههای مهندسی معتبر و انتخاب تأمینکنندههای بازرسیشده، میتوان عملکرد ایمن، اقتصادی و پایدار را در پروژههای صنعتی تضمین کرد.
سوالات متداول درباره لوله مانیسمان
انواع لوله مانیسمان کدامند؟
انواع آن تولیدی (نورد گرم، کشش سرد) و جنس (کربنی، آلیاژی، استنلساستیل) هستند. هریک کاربرد خاص خود را در صنعت دارند.
پرکاربردترین نوع لوله مانیسمان کدام است؟
در انتقال نفت و گاز، لولههای کشیده سرد تحت استاندارد API 5L PSL2 از محبوبترینها هستند. در صنایع عمومی، لولههای کربنی کشیده سرد بسیار رایجاند.
کاربردهای لوله مانیسمان چیست؟
از انتقال سیالات تحت فشار بالا و دما، تا صنایع حساس خوردگی، نیروگاهی، پتروشیمی، و تجهیزات دقیق خودروسازی کاربرد دارد.
